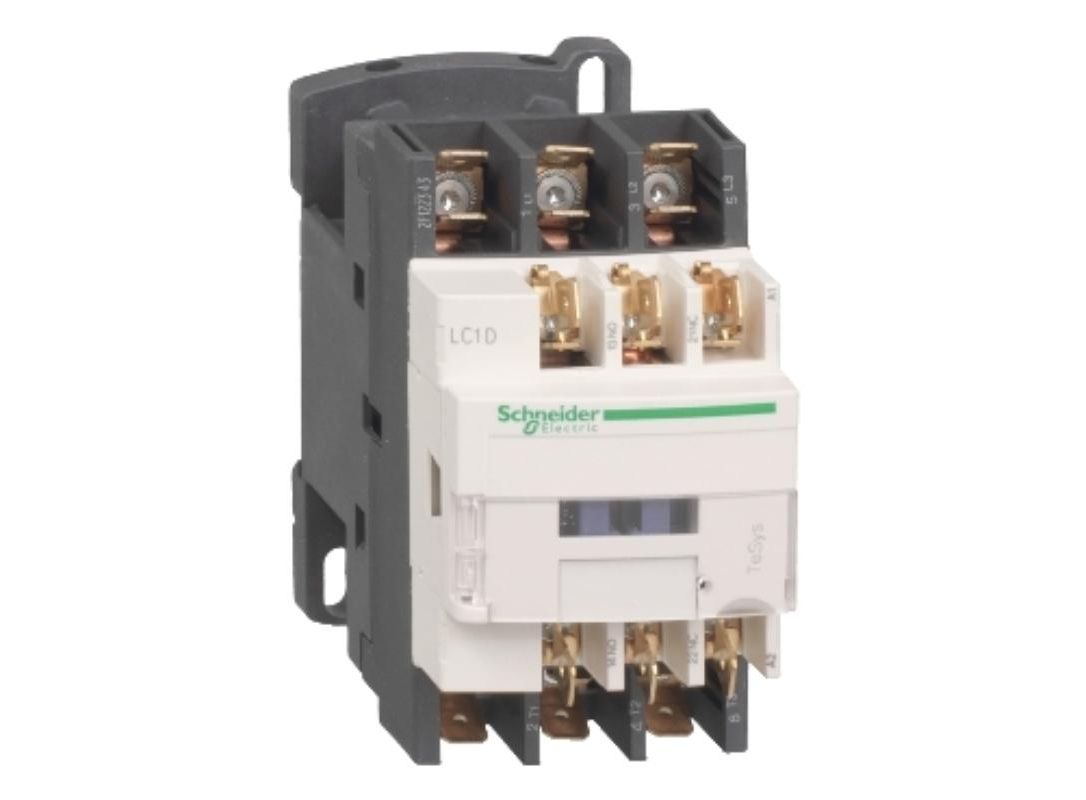

TeSys D ρελέ ισχύος - 3P(3 NO) - AC-3 - <= 440 V 9 A - 120 V~ πηνίο

Αρχική/Ηλεκτρολογικό Υλικό/TeSys D ρελέ ισχύος - 3P(3 NO) - AC-3 - <= 440 V 9 A - 120 V~ πηνίο

ΚΩΔΙΚΟΣ (SKU):LC1D099G7

Hover on image to enlarge

Σε Απόθεμα

€29.82

Τιμή σε πόντους: 30 πόντοι

Ποσότητα:

+ −

Γιατί μας επιλέγετε

— Εγγύηση σε όλα μας τα προϊόντα
— Ενημέρωση παραγγελιών
— Επιστροφές προϊόντων
— Πολλοί τρόποι πληρωμών
— Έχουμε τις πιο χαμηλές τιμές!

Τρόποι Πληρωμών

Τρόποι Αποστολών

Περιγραφή

Γενικός
σειρά προϊόντος	TeSys Deca
τύπος προϊόντος ή εξαρτήματος	Ρελέ ισχύος
σύντομο όνομα συσκευής	LC1D
εφαρμογή ρελέ ισχύος	Ωμικό φορτίο Έλεγχος κινητήρα
κατηγορία χρήσης	AC-1 AC-4 AC-3 AC-3e
περιγραφή πόλων	3Π
[Ue] ονομαστική τάση λειτουργίας	Κύκλωμα ισχύος: <= 690 V AC 25...400 Hz Κύκλωμα ισχύος: <= 300 V DC
[Ie] ονομαστικό ρεύμα λειτουργίας	9 A (at <60 °C) at <= 440 V AC AC-3 for κύκλωμα ισχύος 25 A (at <60 °C) at <= 440 V AC AC-1 for κύκλωμα ισχύος 9 A (at <60 °C) at <= 440 V AC AC-3e for κύκλωμα ισχύος
[Uc] τάση κυκλώματος ελέγχου	120 V AC 50/60 Hz

Συμπληρωματικός
ισχύς κινητήρα kW	2,2 kW at 220...230 V AC 50/60 Hz (AC-3) 4 kW at 380...400 V AC 50/60 Hz (AC-3) 4 kW at 415...440 V AC 50/60 Hz (AC-3) 5,5 kW at 500 V AC 50/60 Hz (AC-3) 5,5 kW at 660...690 V AC 50/60 Hz (AC-3) 2,2 kW at 400 V AC 50/60 Hz (AC-4) 2,2 kW at 220...230 V AC 50/60 Hz (AC-3e) 4 kW at 380...400 V AC 50/60 Hz (AC-3e) 4 kW at 415...440 V AC 50/60 Hz (AC-3e) 5,5 kW at 500 V AC 50/60 Hz (AC-3e) 5,5 kW at 660...690 V AC 50/60 Hz (AC-3e)
ισχύς κινητήρα hp	1 hp at 230/240 V AC 50/60 Hz for 1 φάση motors 2 hp at 200/208 V AC 50/60 Hz for 3 φάσεις motors 2 hp at 230/240 V AC 50/60 Hz for 3 φάσεις motors 5 hp at 460/480 V AC 50/60 Hz for 3 φάσεις motors 7,5 hp at 575/600 V AC 50/60 Hz for 3 φάσεις motors 0,33 hp at 115 V AC 50/60 Hz for 1 φάση motors
κωδικός συμβατότητας	LC1D
σύνθεση επαφής πόλου	3 NO
προστατευτικό κάλυμμα	Με
[Ith] συμβατικό θερμικό ρεύμα	25 A (at 60 °C) for κύκλωμα ισχύος 10 A (at 60 °C) for κύκλωμα σηματοδότησης
Irms ονομαστική ικανότητα αποκατάστασης	250 A at 440 V for κύκλωμα ισχύος conforming to IEC 60947 140 A AC for κύκλωμα σηματοδότησης conforming to IEC 60947-5-1 250 A DC for κύκλωμα σηματοδότησης conforming to IEC 60947-5-1
ονομαστική ικανότητα διακοπής	250 A at 440 V for κύκλωμα ισχύος conforming to IEC 60947
[Icw] ονομαστικό ρεύμα αντοχής βραχυκυκλώματ	105 A 40 °C - 10 s for κύκλωμα ισχύος 210 A 40 °C - 1 s for κύκλωμα ισχύος 30 A 40 °C - 10 min for κύκλωμα ισχύος 61 A 40 °C - 1 min for κύκλωμα ισχύος 100 A - 1 s for κύκλωμα σηματοδότησης 120 A - 500 ms for κύκλωμα σηματοδότησης 140 A - 100 ms for κύκλωμα σηματοδότησης
ονομαστικό ρεύμα συνεργαζόμενης ασφάλειας	10 A gG for κύκλωμα σηματοδότησης conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination type 1 for κύκλωμα ισχύος 20 A gG at <= 690 V coordination τύπος 2 for κύκλωμα ισχύος
μέση αντίσταση	2,5 MOhm - Ith 25 A 50 Hz for κύκλωμα ισχύος
έκλυση θερμότητας ανά πόλο	1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e
[Ui] ονομαστική τάση μόνωσης	Κύκλωμα ισχύος: 690 V συμμόρφωση με IEC 60947-4-1 Κύκλωμα ισχύος: 600 V CSA πιστοποιημένο Κύκλωμα ισχύος: 600 V UL πιστοποιημένο Κύκλωμα σηματοδότησης: 690 V συμμόρφωση με IEC 60947-1 Κύκλωμα σηματοδότησης: 600 V CSA πιστοποιημένο Κύκλωμα σηματοδότησης: 600 V UL πιστοποιημένο
κατηγορία υπέρτασης	III
βαθμός ρύπανσης	3
[Uimp] ονομαστική αντοχή σε κρουστική τάση	6 kV συμμόρφωση με IEC 60947
επίπεδο αξιοπιστίας ασφαλείας	B10d = 1369863 cycles ρελέ με ονομαστικό φορτίο συμμόρφωση με EN/ISO 13849-1 B10d = 20000000 cycles ρελέ με μηχανικό φορτίο συμμόρφωση με EN/ISO 13849-1
μηχανική διάρκεια ζωής	15 Mcycles
ηλεκτρική αντοχή	0,6 Mcycles 25 A AC-1 σε Ue <= 440 V 2 Mcycles 9 A AC-3 σε Ue <= 440 V 2 Mcycles 9 A AC-3e σε Ue <= 440 V
τύπος κυκλώματος ελέγχου	AC σε 50/60 Hz
τεχνολογία πηνίου	Χωρίς αντιπαρασιτική διάταξη
όρια τάσης κυκλώματος ελέγχου	0.3...0.6 Uc (-40…70 °C):απόρριψη AC 50/60 Hz 0.8...1.1 Uc (-40…60 °C):λειτουργικό AC 50 Hz 0.85...1.1 Uc (-40…60 °C):λειτουργικό AC 60 Hz 1...1.1 Uc (60…70 °C):λειτουργικό AC 50/60 Hz
κατανάλωση ισχύος κατά την όπλιση σε VA	70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
κατανάλωση ισχύος κατά τη συγκράτηση σε VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
διάχυση θερμότητας	2…3 W at 50/60 Hz
χρόνος λειτουργίας	12...22 ms κλείσιμο 4...19 ms άνοιγμα
μέγιστη τιμή λειτουργίας	3600 cyc/h at 60 °C
συνδέσεις - ακροδέκτες	Κύκλωμα ελέγχου: ακροδέκτες Faston 1 Κύκλωμα ισχύος: υποδοχή σύνδεσης
σύνθεση βοηθητικής επαφής	1 NO + 1 NC
τύπος βοηθητικών επαφών	τύπος μηχανικά συνδεδεμένες 1 NO + 1 NC συμμόρφωση με IEC 60947-5-1 τύπος επαφή καθρέφτης (mirror contact) 1 NC συμμόρφωση με IEC 60947-4-1
συχνότητα κυκλώματος σηματοδότησης	25...400 Hz
ελάχιστη τάση μεταγωγής	17 V for κύκλωμα σηματοδότησης
ελάχιστο ρεύμα μεταγωγής	5 mA for κύκλωμα σηματοδότησης
αντίσταση μόνωσης	> 10 MOhm for κύκλωμα σηματοδότησης
χρόνος μη επικάλυψης	1,5 ms κατά την απενεργοποίηση μεταξύ επαφής NC και NO 1,5 ms κατά την ενεργοποίηση μεταξύ επαφής NC και NO
στήριξη τοποθέτησης	Ράγα Πλάτη

Περιβάλλον
Πρότυπα	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1
πιστοποιήσεις προϊόντος	UL CCC CSA Ναυτιλία UKCA EAC Σχήμα CB
βαθμός προστασίας IP	IP20 πρόσοψη συμμόρφωση με IEC 60529
διεργασία προστασίας	TH συμμόρφωση με IEC 60068-2-30 test Db
κλιματική αντοχή	συμμόρφωση με IACS E10 έκθεση σε υγρασία συμμόρφωση με IEC 60947-1 Annex Q category D έκθεση σε υγρασία
επιτρεπόμενη θερμοκρασία περιβάλλοντος πε	-40…60 °C 60…70 °C με υποβιβασμό
υψόμετρο λειτουργίας	0...3000 m
αντοχή σε πυρκαγιά	850 °C συμμόρφωση με IEC 60695-2-1
βραδείας καύσης	V1 συμμόρφωση με UL 94
μηχανική στιβαρότητα	Δονήσεις ρελέ ισχύος ανοικτό (2 Gn, 5...300 Hz) Δονήσεις ρελέ ισχύος κλειστό (4 Gn, 5...300 Hz) Κρούσεις ρελέ ισχύος ανοικτό (10 Gn για 11 ms) Κρούσεις ρελέ ισχύος κλειστό (15 Gn για 11 ms)
ύψος	80 mm
πλάτος	45 mm
βάθος	86 mm
βάρος προϊόντος	0,32 kg

Μονάδες συσκευασίας
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,500 cm
Package 1 Width	9,500 cm
Package 1 Length	12,000 cm
Package 1 Weight	354,000 g
Unit Type of Package 2	PAL
Number of Units in Package 2	100
Package 2 Height	86,000 cm
Package 2 Width	103,000 cm
Package 2 Length	64,000 cm
Package 2 Weight	43,000 kg
